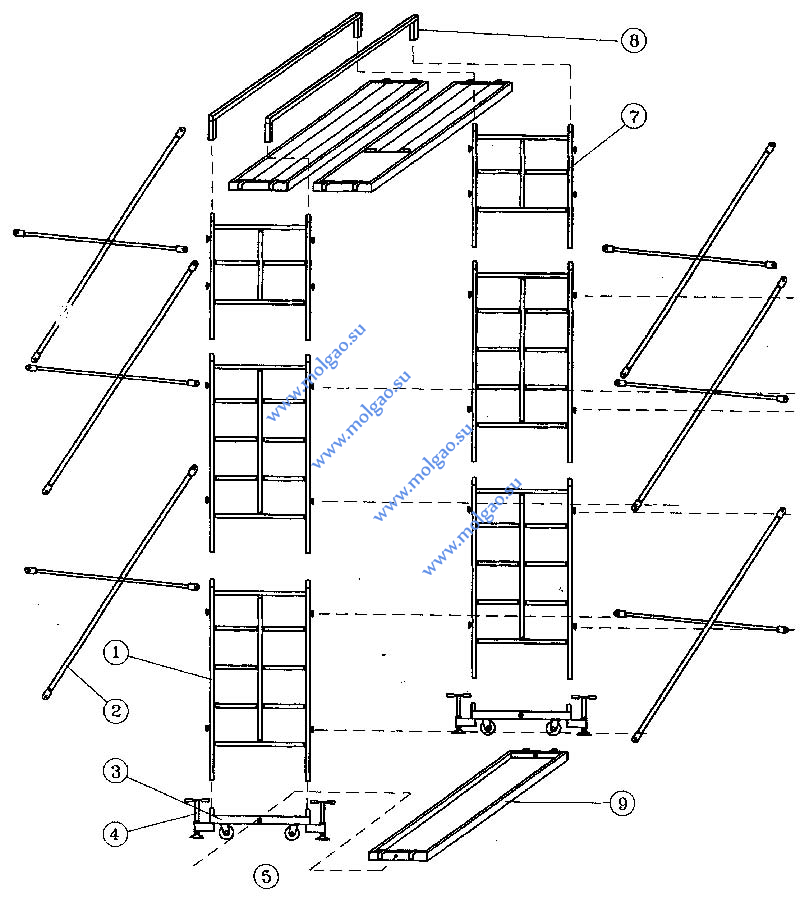

Последовательность монтажа вышки-туры Арис (ПСРВ 1376,1386)

Превосходство вышек тур ПСРВ Арис над аналогами заключается в небольшой номенклатуре комплектующих элементов: легко можно изменять высоту вышки туры добавляя или убирая отделочные рамы, можно изменить размер рабочей площадки, заменив связи, настилы, ригель-настил и горизонтали ограждения (Например, переход от вышки 1 х 1.5 х 2.4 м к вышке 1 х 3 х 2.4 м достигается заменой двух диагональных связей, двух горизонталей ограждения, двух настилов и одного ригеля-настила; переход от вышки 1 х 3 х 2.4 м к вышке 1 х 3 х 4.4 м достигается установкой двух отделочных рам 1 х 2 м и двух диагональных связей. Приобретая небольшое число стандартных деталей, можно смонтировать вышку-туру, наиболее подходящую для конкретной цели.

1. Рама отделочная;
2. Связь диагональная;
3. Ригель опорный;
4. Винт опорного ригеля;
5. Колесная опора;
6. Стабилизатор (не показан);
7. Рама ограждения;
8. Горизонталь ограждения;
9. Настил опорного ригеля.
